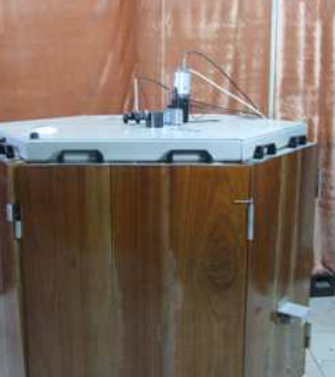

玉祥砂轮爆裂试验装置DMS

浏览人数：　　发布时间:2021-07-10 18:30

砂轮护罩强度试验装置适用于GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式电动工具的anquan **部分：砂轮机、抛光机和盘式砂光机的专用要求》第20章规定的角向磨光机、直向砂轮机护罩强度试验的专用检测设备，其技术指标符合GB 3883.3相关要求。

1 适用标准及标准要求

1.1适用标准
GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式电动工具的anquan **部分：砂轮机、抛光机和盘式砂光机的专用要求》
1.2 标准相关条款要求
产品型号: 砂轮爆裂试验装置适用于GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式电动工具的anquan **部分：砂轮机、抛光机和盘式砂光机的专用要求》第20章规定的角向磨光机、直向砂轮机护罩强度试验的专用检测设备，其技术指标符合GB 3883.3相关要求。砂轮爆裂试验装置
GB 3883.3 中对砂轮护罩强度试验要求详见第20章。
第20章机械强度
20.101 所有制造商推荐的护罩应有足够的机械强度，以防止一旦砂轮爆裂时砂轮碎片飞向操作者。
通过提交3个推荐护罩的试样进行20.101.1到20.101.4试验来检验。按制造商意见，试验可用3个护罩进行，但可以少于3个砂轮机。试验后，工具应满足20.101.5的符合性要求。
20.101.1 护罩按说明书要求牢固地安装到砂轮机上。如果护罩是可调节的，则它应尽可能位于过砂轮中心线或对称线，逆砂轮旋转方向转过30°(±10°)的位置上遮住砂轮，或当调节范围小于30°时达到*大设定位置(见图106a和图106b)。
应按照说明书要求，将直径等于砂轮机额定能力的、由制造商推荐的*大厚度砂轮，安装到主轴上。
砂轮机应以额定电压空载运行至少5min。测量和纪录砂轮速度。
20.101.2 20.101.1规定的砂轮应切成四等分的槽口。对27、28、和41型砂轮，切槽是由外缘朝中心径向进行的(见图107)。对6、和11型砂轮，切割始于作业面朝向安装端(见图108)。
每个槽口宽度不大于2.5mm。槽口的加深应要求砂轮在速度等于或大于20.101.1建立的速度或砂轮机额定转速的90%(取其大者)时产生的离心力下解体。按照说明书要求将开槽的砂轮安装到主轴上。
注：表102给出了标准砂轮尺寸的典型预割长度范围：
表102 标准砂轮直径的典型预割长度范围

砂轮型号	砂轮尺寸mm (直径×厚度×孔径)	平均爆裂转速 /min	预割长度范围 mm
27型	115×6×22（23）	10 200	37.6到39.6
	125×6×22（23）	9 800	42.7到45.7
	180×6×22（23）	5 900	67.3到72.1
	230×6×22（23）	5 700	83.3到93.5
11型	125 x50 x 22（23）	6 150	28
11型	155 x 50 x 22（23）	5 400	30
1型	125 x 25 x 16	6 950	46
1型	155 x 25 x 16	5 800	57到60
